用于兩管制和四管制風機盤管系統

● LED 背光顯示屏
● 按鍵鎖定功能
● 顯示室內溫度或設定值
● 舒適模式和保護（關）模式
● 自動或手動供熱/制冷轉換
● 自動或手動三速風機控制
● 無供熱/制冷需求區風機運行模式可選擇
● 延時計時器：預設運行時間或用戶選擇運行時間（1 到23 小時）
● 最小和最大溫度設定限值
● 斷電時返回前一運行模式或保護（關）模式
● 內部傳感器校驗
● 控制參數可調整
● 適用于86x86 型導線盒
● 外殼顏色可選擇

用途

用于控制單個房間和獨立區域的室內溫度，這些房間和區域：
● 采用兩管制風機盤管進行供熱或制冷 (RDF510)
● 采用四管制風機盤管進行供熱或/和制冷 (RDF530)
RDF510/530 溫控器能夠控制：
● 一個三速風機
● 一個或兩個開關型閥門執行器

功能

● 采用內置溫度傳感器保持室內溫度
● 通過控制序列（P01)選擇供熱/制冷或通過按鍵手動轉換供熱/制冷（P01=2）
● 通過按鍵選擇運行模式
● 顯示室內溫度值或設定值（P06）
● 內部傳感器校驗（P05）
● 三速風機控制，自動或通過按鍵手動選擇
● 最小和最大溫度設定限值（P09 和P10）
● 全部或部分按鍵鎖定（P14）
● 無供熱/制冷需求區風機低速運行或關閉（P15）
● 重載出廠設置功能可恢復因調試而更改的控制參數（P71）
● 用于連接兩位（開/關）閥門執行器或三線制（單刀雙擲）閥門執行器
注意:三線制閥門執行器僅用于RDF510
高級功能
● 延時計時器模式 （P28)
● 最短風機開啟時間（P59）
● 斷電后運行模式設置（P27）

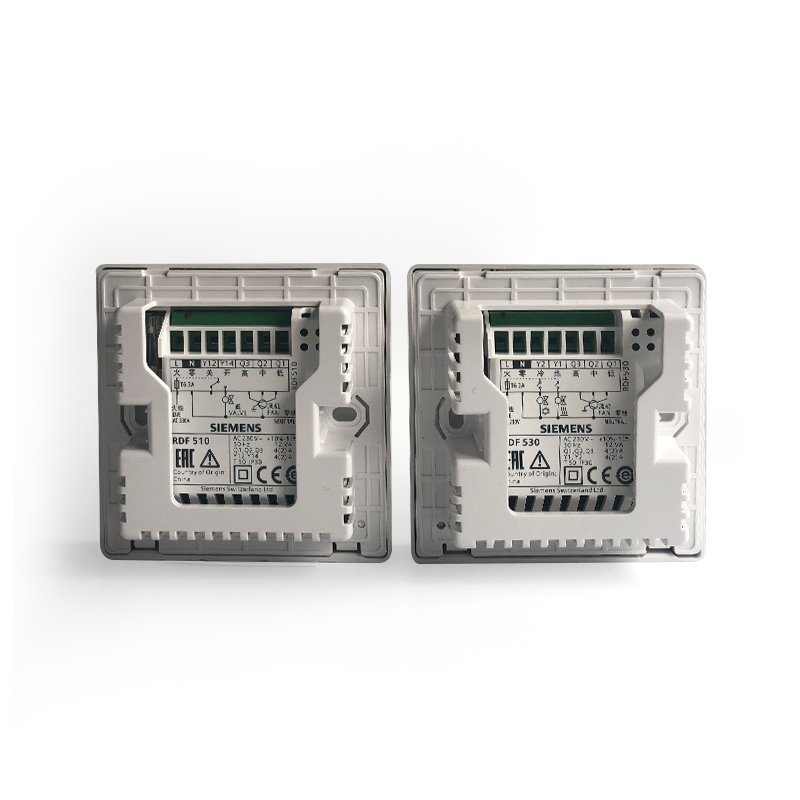

結構設計

溫控器由兩部分構成：
● 一個前面板,，包括LCD 顯示屏，五個按鍵，和所有接線端子
● 一個安裝板，可以嵌入到固定孔距為60.3mm 的方形接線盒中

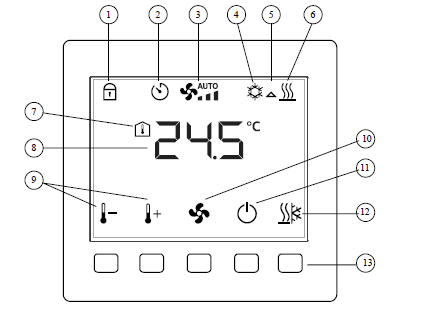

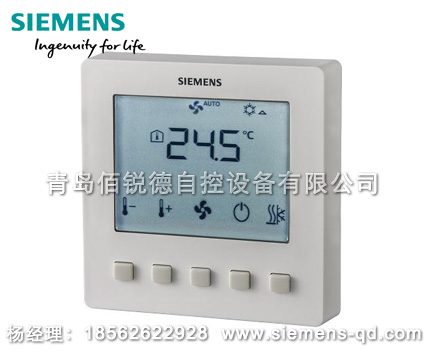

操作和顯示組件

注意事項

安裝

請勿將溫控器安裝于壁龕或書架上、窗簾后面、熱源、進風口或出風口上方或附近，同時要避免陽光直射。安裝高度距地面大約1.5 米。

產品附有一個安裝板，可以嵌入到固定孔距為60.3 mm 的方形接線盒中。推薦使用深度至少為35-40 mm 的接線盒，以容納所有的接線。
固定安裝板之后，對溫控器進行接線。按照包裝盒內的安裝和操作指南（文檔編號：A6V10889954)把溫控器固定在安裝板上。

調試

通電后,溫控器將重啟。此時,LCD 上的所有圖標都將閃爍大約3 秒鐘。之后，LCD 上顯示當前室溫（出廠設置），此時專業的暖通空調人員可對溫控器進行調試。
可對溫控器的控制參數進行設定，以確保整個系統實現最佳性能（參見“參數設置”）。
通電時過載保護
通電時，溫控器所有輸出開啟一分鐘，以避免電流沖擊。
傳感器校驗
溫控器具有一個內置傳感器，以精確顯示溫度。若溫控器所顯示的溫度受安裝位置影響，可通過參數P05 校驗傳感器以調整溫度值。
設定值和設定值范圍
出于舒適與節能考慮，建議查看設定值和設定值范圍（參數 P09, P10, P65 和P66），并根據需求進行調整。

手動供熱/制冷轉換
若控制參數P01=2（RDF510 出廠設置），溫控器將開啟“手動供熱/制冷轉換”功能。按下“供熱/制冷轉換”按鍵，LCD 將顯示當前所選的控制序列。再次按下此按鍵可改變控制序列。當溫控器返回“開啟”模式后，LCD 將顯示最新選擇的控制序列并執行。
若通過控制參數P01 把溫控器設置為“單冷”或“單熱”，那么手動轉換功能將關閉。按下“供熱/制冷轉換”按鍵，LCD 上僅顯示當前控制序列。
