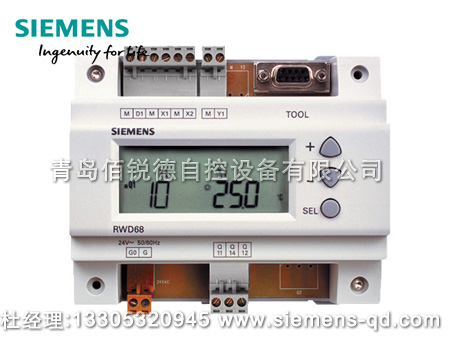

西門子控制器----RWD68

RWD68用于HVAC及制冷系統的舒適性控制
? P及PI 響應的獨立電子式通用控制器
? AC 24 V 工作電壓
? 可通過應用編號選擇應用程序
? 主動式輸入信號的輸入值段可以選擇設定
? 輸出值的范圍和方向可以任意設定
? 兩個通用輸入點用于 Ni 1000, Pt 1000 的電阻溫度傳感器和0…10 V 信號
? 單位可設置為 °C, °F, % 或者無指定單位
? 一個模擬量輸出點輸出 DC 0…10 V 信號, 可以是正向或者反向
? 一個雙位輸出, 正向或者反向
? 一個數字量輸入點用于 晝 / 夜設定切換
? 無需額外工具即可通過控制器上的按鍵進入或者更改所有數據
? 與電腦連接用于通過軟件下載預制應用程序

RWD68用途

RWD68通用控制器主要適用于HVAC系統及制冷系統的舒適性控制?？蓡为?dú)安裝于控制盤中或者配上ARG62.21/ARG62.22 盒安裝在管道上, 墻上以及機房?jī)?nèi).

RWD68暖通空調及制冷應用

溫度, 相對濕度, 絕對濕度, 焓值, 壓差, 流量及室內空氣質量的測量和控制. 輸入值可以被設置為從 –100 單位至 8,000 單位. 輸出電壓的起始點和結束點可以是 0 V DC 至10 V DC間的任意值.

RWD68功能概覽

RWD68 是具有主要控制功能和輔助控制功能的現場獨立通用控制器。 通過控制器上的按鍵設置或者軟件工具來進入相應配置和參數設定的各個模式。
? RWD68控制器
獨立現場控制器，帶有一個正向或者反向動作的 DC 0...10 V 輸出信號和一個 2位 (開 / 關) 輸出信號。兩位輸出信號可以與模擬量輸出信號相關或者不相關， 模擬量信號可以是正向輸出也可以是反向輸出。比例帶和積分時間等參數可以調節。
? 可選輔助功能
通用輸入點 X2 用于下列功能之一:
? PI 限制器功能 (絕對 & 相對)
? 遠程設定功能
? 串級控制功能
? 設定點室外溫度（補償）功能
? 冬/夏切換運行（自動/手動）
? 最大優先權
?  數字輸入點 D1 用于晝/夜設定點轉換（配合時間控制器實現自動晝夜切換）

RWD68輸入點和輸出點

輸入 通用點：2 ； 數字點：1

輸出 模擬量：1；  數字點：1

配合使用

下列西門子產品可與 RWD68通用控制器配合使用。

LG Ni 1000 溫度傳感器
Pt 1000 溫度傳感器
輸出DC 0...10 V 測量信號的傳感器
帶設置裝置QAA25 或 QAA25/AP的房間溫度傳感器
遠程設置裝置FZA21.11 + FZA61.11
接受DC 0...10 V 輸入信號的風閥執行器
接受DC 0...10 V 輸入信號的閥門執行器
控制閥
用于電流控制的信號變送器 SEM 61.4
各種信號變送器
還可以和其他與RWD68輸入、輸出信號相匹配的第三方產品配合使用。

RWD68外形尺寸
