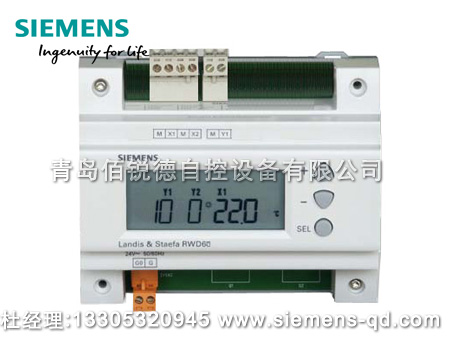

西門子通用控制器RWD60

RWD60用于暖通空調與制冷系統的舒適度控制
? 帶 P 或 PI 響應的獨立電子通用控制器
? 工作電壓為 AC 24 V
? 控制應用可以通過應用編號進行選擇
? 可以選擇有源輸入范圍
? 輸出范圍的限值和方向可以自由分配
? 2 個通用輸入端子，用于連接 Ni 1000、Pt 1000 溫度傳感器和 DC 0…10 V 信號
? 可以將單位設定為 °C、°F、%，或者不指定單位
? 1 個 DC 0…10 V 調節信號輸出，正作用或反作用
? 可以使用控制器上的操作按鈕輸入或更改所有數據，無需其他工具用途

RWD60用途

RWD60 通用控制器旨在供舒適度控制設備中的暖通空調和制冷系統使用。該控制器可以安裝于控制柜中，或者借助 ARG62.21/ARG62.22 外殼，安裝于風管內、墻壁上和機房中。
RWD60 控制器是具備雙輸出功能的 RWD62 控制器的簡化版本，包括了 RWD62控制器的所有特性和功能，但是價格更具競爭性。RWD60 面向廣闊的單回路、單輸出市場。

RWD60功能概覽

? 控制器RWD60
獨立的控制器，具備 1 個用于正作用或反作用的 DC 0…10 V 輸出端子?？烧{(diào)節參數，包括比例帶和積分操作時間。
? 可選的輔助功能
用于下列功能之一的通用輸入端子 X2：
? PI 限制器功能（絕對和相對）
? 遠程設定值功能
? 串級控制功能
? 設定值補償
? 冬季/夏季運行模式
? 最高優先級

輸入輸出點

輸入 通用點：2 ； 數字點：0
輸出 模擬量：1 ；  數字點：0

RWD60接線端子

G、G0   AC 24 V 電源
M 接地端子 G0，用于數字輸入、通用輸入和模擬輸出
X1 信號輸入（主輸入 LS Ni 1000、Pt 1000 和 DC 0…10 V）
X2 信號輸入（輔助輸入 LS Ni1000、Pt 1000、DC 0…10 V 和 0…1000 Ω 或 DC 0…10 V 遠程設定值）
Y1 模擬輸出

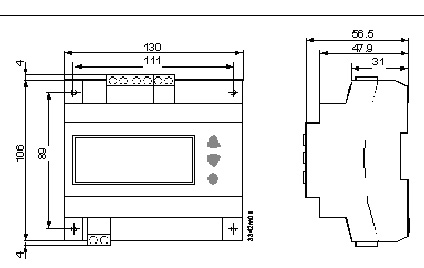

RWD60尺寸
