浸入式溫度傳感器（配備Modbus通信功能）QAE2154.010/MO

● 用于獲取管道和水箱中水溫的溫度傳感器
● Modbus RTU （RS-485）
● 通過按鈕和 ClimatixTM 控制器進行 On-event 尋址
● 撥碼開關設置（結合其他控制器）

用途

傳感器用于通風和空調設備中，可：
● 控制或限制水流溫度
● 限制回水溫度
● 控制生活熱水（DHW）溫度

功能

浸入式傳感器利用傳感元件的電阻值隨溫度變化而變化來獲取介質的溫度。變化的阻值轉化為Modbus RS-485 輸出信號。此信號與選定的溫度范圍對應。

安裝

根據應用，傳感器應按下列要求安裝：
● 用于供水溫度控制（熱水）：
– 如果水泵安裝在供水管上，則傳感器直接安裝在水泵后面
– 如果水泵安裝在回水管上，則傳感器安裝在混合閥后的1.5-2 m 處
● 回水溫度限制：
傳感器應安裝在能準確采集溫度的回水管上
傳感器應安裝在管路彎頭處，以便浸入桿或保護套管正對水流方向。獲取溫度的位置，水必須完全混合。該位置位于泵的下游，或者如果泵安裝在回水處，則該位置需距離水流混合處至少1.5 m。
安裝傳感器時電纜不可從頂部接入。
所有傳感器的浸入長度必須至少為 60 mm。
傳感器不可被保溫層覆蓋。
在安裝傳感器之前，螺紋配件或T 型件 G ? 必須焊接在管道

技術參數

工作電壓：AC 24 V ±20 % 或 DC13.5…35 V 或AC/DC 24 V 2 級 (US)
通信方式：Modbus RTU （RS-485）
測量范圍：-10...120 °C
浸入長度：100 mm
傳感元件：Pt1000，DIN EN 60 751 B 級
時間常數：
  配備保護套管  2 m/s 時 30 s
  未配備保護套管 2 m/s 時 8 s
測量精度：
  如下范圍內的
  0 ... 70 °C 時 ±1 K
  -10... 120 °C 時 ±1.4 K
標稱壓力：PN 16

接線端子

G   工作電壓 AC 24 V±20% 或 DC 13.5...35 V
G0  接地端
+   RS485 Modbus A
-   RS485 Modbus B
Ref  隔離接地端

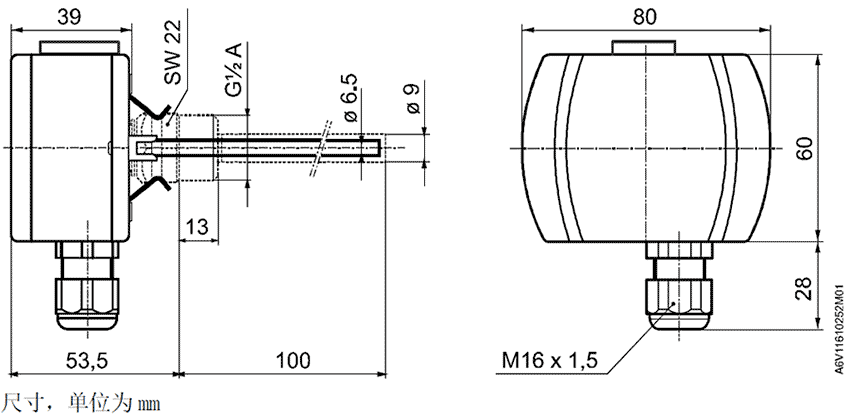

尺寸
