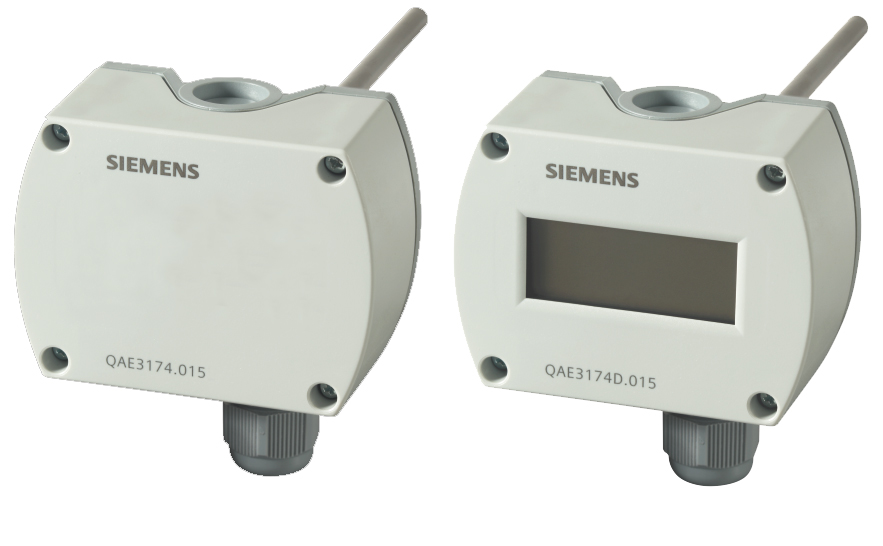

QAE3174.010, QAE3174.015, QAE3174D.010, QAE3174D.015 浸入式溫度傳感器 數據參數表

浸入式溫度傳感器

  • 用于獲取管道和水箱中水溫的有源傳感器

  • 工作電壓 DC 13.5...35 V

  • 信號輸出 4...20 mA

用途

傳感器用于通風和空調設備中，可：

  • 控制或限制水流溫度

  • 限制回水溫度

  • 控制生活用水 (DHW) 溫度

功能

浸入式溫度傳感器借助自身電阻值以函數關系隨溫度變化的傳感元件獲取介質的溫度。變化的阻值被轉換為 4...20 mA 輸出信號，具體視傳感器型號而定。輸出信號與所選溫度范圍相對應。

結構設計

浸入式溫度傳感器由外殼、印刷電路板、接線端子和浸入桿組成。

兩段式外殼包括底座和帶螺紋的可拆卸上殼。測量電路和設定元件位于上殼內的印刷電路板上，接線端子位于底座上。

電纜進線通過傳感器附帶的 M16 (IP65) 螺紋進線管與殼體連接。浸入桿和外殼為剛性連接。

測量值顯示

顯示的測量值如下：

  • 溫度：單位為°C 或 °F

設定元件

設定元件位于上殼內。它由 6 個插腳和一個跳線組成，用于選擇所需的測量范圍并激活測試功能。

不同的跳線位置具有以下含義：

  • 溫度測量范圍：
    跳線，左側位置 (R1) = 0...70 °C，
    跳線，中間位置 (R2) = -40...+120 °C（出廠設置）
    跳線，右側位置 (R3) = 保留

  • 激活測試功能：
    跳線，水平位置：信號輸出端提供“測試功能激活”表相應的值。

  • 測量值顯示：
    跳線，垂直，右側位置 = °C（出廠設置）
    跳線，垂直，左側位置 = °F

故障

如果發生故障，60 秒后，輸出信號將達到 4 mA。LCD 顯示 FAIL（故障）。


產品型號

庫存編號

工作
電壓

溫度測量范圍

浸入長度

配備的裝備

輸出信號

QAE3174.010

S55720-S537

DC 13.5...35 V

0…70 ℃
-40…+120 ℃

100 mm

配備保護套管夾 1)

4...20 mA

QAE3174.015

S55720-S538

DC 13.5...35 V

0…70 ℃
-40…+120 ℃

150 mm

配備保護套管夾 1)

4...20 mA

QAE3174D.010

S55720-S547

DC 13.5...35 V

0…70 ℃
-40…+120 ℃

100 mm

配備保護套管夾 1)

4...20 mA

QAE3174D.015

S55720-S548

DC 13.5...35 V

0…70 ℃
-40…+120 ℃

150 mm

配備保護套管夾 1)

4...20 mA

1) 需要保護套管（標配未包含）。


訂貨和交付

訂貨時，請注明產品名稱和產品型號，例如：浸入式溫度傳感器 QAE3174.010。


附件（不包括在標準交付中）

名稱

材料

標稱壓力

密封類型

浸入長度

型號

壓縮接頭

V4A (1.4571)

PN 16

螺紋密封裝置

---

AQE2102

保護套管

黃銅 (CuZn37)

PN 10

螺紋密封裝置

100 mm

ALT-SB100

保護套管

黃銅 (CuZn37)

PN 10

螺紋密封裝置

150 mm

ALT-SB150

保護套管

V4A (1.4571)

PN 16

螺紋密封裝置

100 mm

ALT-SS100

保護套管

V4A (1.4571)

PN 16

螺紋密封裝置

150 mm

ALT-SS150

保護套管

V4A (1.4571)

PN 40

用法蘭進行平面密封

100 mm

ALT-SSF100

保護套管

V4A (1.4571)

PN 40

用法蘭進行平面密封

150 mm

ALT-SSF150


設備組合

能夠獲取和處理傳感器 4...20 mA 輸出信號的所有系統或設備。

工程施工

若標稱壓力超過 PN10，則需使用不銹鋼 (V4A) 保護套管。若有必要，須選擇傳感器的溫度測量范圍。

100% 功率時，需要使用有單獨線圈的安全弱電 (SELV) 變壓器專門為傳感器供電。在計算和保護變壓器時，必須遵守本地安全規定。

在計算變壓器規格時，必須將室內傳感器的功耗考慮在內。

為保證傳感器正確接線，請參閱與該傳感器結合使用的設備的數據表。

必須考慮允許的電纜長度。

電纜敷設和選型

敷設電纜時必須注意，平行敷設的電纜長度越長，電纜間的距離越小，電氣干擾就越大。在存在電磁兼容性問題的環境中，必須使用屏蔽電纜。

次級供電線路和信號線均需使用雙絞線。

安裝

視具體用途，按如下方式安裝傳感器：

  • 用于供水溫度控制（熱水）：


    • 如果水泵在供水管上，則傳感器直接安裝在水泵后面

    • 如果水泵在回水管上，則傳感器安裝在混合閥后 1.5 至 2 m 處

  • 用于回水溫度限制：
    傳感器應安裝在可以正確采集溫度的回水管上

將傳感器安裝在管路彎頭中，以便浸入桿或保護套管正對水流方向。在獲取溫度的位置，水必須得到充分混合。此位置位于泵的下游，或位于混合點后至少 1.5 m 處（若泵安裝在回水處）。

安裝傳感器時，電纜不可從頂部接入。

對于所有類型的傳感器，浸入長度必須至少為 60 mm！

不得用保溫材料包覆傳感器。

為安裝傳感器，必須將螺紋接頭或三通 G ? 焊接到管道中。

注意

在安裝過程中，請確保上殼安裝到相應的底座上（位于 ① ② 處的印刷編號相同）。否則，測量精度可能會受到影響。


注意！

對于沒有密封螺紋接頭 G ? 的傳感器，請使用帶螺紋連接的密封裝置（例如麻布、特氟隆膠帶或類似材料）。

安裝說明

包裝中附帶安裝說明。

保證

特定應用的技術參數僅適用于與“設備組合”章節內列出的西門子產品配套使用的情況。如果在與第三方產品組合使用的情況下，西門子所有質保條款都將失效。

技術數據

電源

工作電壓

DC 13.5…35 V
或
DC 24 V 2 級（美國）

外部供電線路保護

慢速熔斷器，最大電流 10 A

或

斷路器，最大電流 13 A
特征 B、C、D，符合 EN 60898

或

最大電流限值為 10 A 的電源

功耗

< 0.7 W

功能數據

溫度傳感器

測量范圍

-40...+120 °C（R2 = 出廠設置）
0...70 °C (R1)

測量精度：
   20 °C 時
以下溫度范圍內的測量精度：

   0...70 °C

   -40...+120 °C


±0.2 K

±1 K

±1.4 K

時間常數
配備保護套管
未配備保護套管


2 m/s 時為 30 s
2 m/s 時為 8 s

浸入長度

參見型號概覽

傳感元件

Pt 1000 A 級，符合 DIN EN 60 751

輸出信號，線性（端子 I1：

負載

4…20 mA  -40...+120 °C（出廠設置）
或 0...70 °C

參見功能

標稱壓力

PN 16

環境條件和防護等級

外殼防護等級

IP65，依照 EN 60529

防護等級

III 級，依照 EN 60730-1

環境條件

  運輸

    氣候條件

      溫度

      濕度

    機械條件

  運行

    氣候條件

      溫度（外殼）

        無 LCD

        LCD 顯示屏可讀

      濕度（外殼）







-25...+70 °C

<95 % r.h.

等級 2M2







-40...+70 °C

-25...+70 °C

5...95 % r.h.

標準、指令和認證

產品標準

EN 60730-1

家庭及類似用途的自動電子控制裝置

電磁兼容性（應用）

適合在住宅、商業、輕工及工業環境中使用

EU 合規性 (CE)

CE1T1782xx *)

RCM 認證

A5W00205393A *)

UL

UL 873, http://ul.com/database

UKCA

A5W00204748A *)

環境兼容性

產品環境聲明 (A5W00193763A*) 包含與環境相容性相關的產品設計和評估資料（RoHS 合規、物料組成、包裝、環境效益、廢棄物處理）。

通用數據

用于測量信號的電纜長度
允許的最大電纜長度

請見信號處理裝置的數據表

電氣連接螺釘端子

1 × 2.5 mm2 或 2 × 1.5 mm2

電纜進線管（閉合）

M 16 × 1.5

材料和顏色

底座

聚碳酸酯，RAL 7001（銀灰色）

上殼

聚碳酸酯，RAL 7035（淺灰色）

浸入桿

不銹鋼，DIN 17 440
鋼 1.4571

電纜進線管

PA，RAL 7035（淺灰色）

包裝

瓦楞紙板

重量（包括包裝）
QAE3174.010
QAE3174.015
QAE3174D.010
QAE3174D.015


約 181 g
約 187 g
約 193 g
約 199 g

接線端子

G1

工作電壓 DC 13.5...35 V

I1

測量范圍 -40...+120 °C（出廠設置）或 0...70 °C 的信號輸出為 4...20 mA

尺寸

型號

L

QAE3174.010

100

QAE3174.015

150

QAE3174D.010

100

QAE3174D.015

150

尺寸 (mm)
