西門子溫度和濕度傳感器 QFA2068 QFA2068D QFA2079
測量相對濕度和溫度

QFA2060  QFA2060D QFA2079 已于2020年停產

工作電壓 AC 24 V 或 DC 13.5…35 V

相對濕度輸出信號 DC 0...10 V

溫度輸出信號DC 0...10 V 或LG-Ni 1000 或 T1

舒適性濕度范圍內的精度達到±3 %

用途

用于通風及空調中來獲取房間內的：

? 相對濕度，和 溫度

QFA2068D QFA2079用作

? 控制用的傳感器

? 樓宇自控系統或者顯示單元中的測量用傳感器

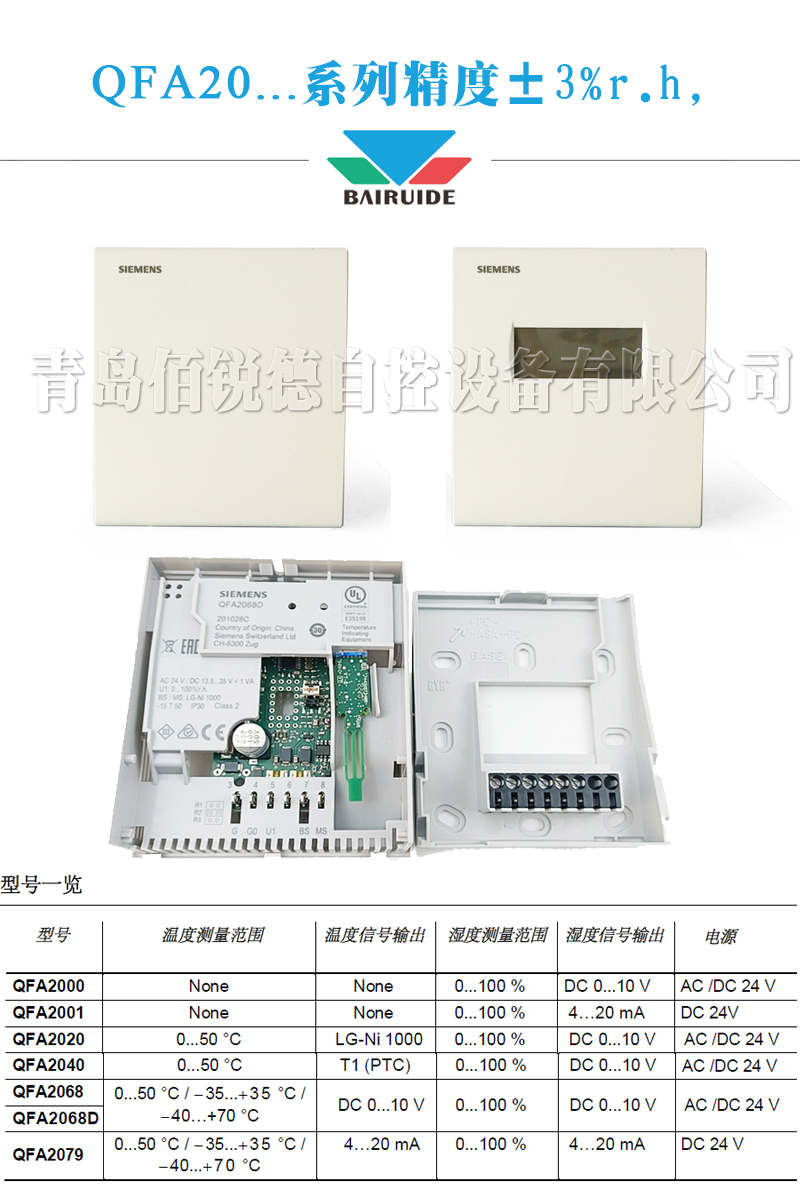

型號概覽

設備組合

所有系統或設備都能夠獲取和處理傳感器的DC 0...10 V 或4...20 mA、LG-Ni 100 or 或者T1 輸出信號。

當使用無源溫度傳感器用作取平均值，我們建議采用SEZ220 信號轉換器（技術資料N5146）

運行模式

傳感器通過傳感元件的電容值隨濕度變化而成函數方式變化來獲取風管內的相對濕度值。

電子測量電路把傳感器的信號轉換成連續的DC 0...10 V 信號，相對應為0...100 % 的相對濕度。

傳感器通過傳感元件的阻值隨溫度變化而成函數方式變化來獲取風管內的溫度值。

根據不同的傳感器型號，這個變換的阻值會被轉換成一個有源的DC0…10 V 輸出信號( 0… 50 °C or –35…+35 °C) 或是一個無源的LG-Ni 1000 或 T1 輸出信號。

構造設計

該傳感器設計為墻面安裝，適用于大多數商用建筑的嵌入式分線匣。電纜可以從后部（暗裝）或者從下面或者前部（明敷）接入。

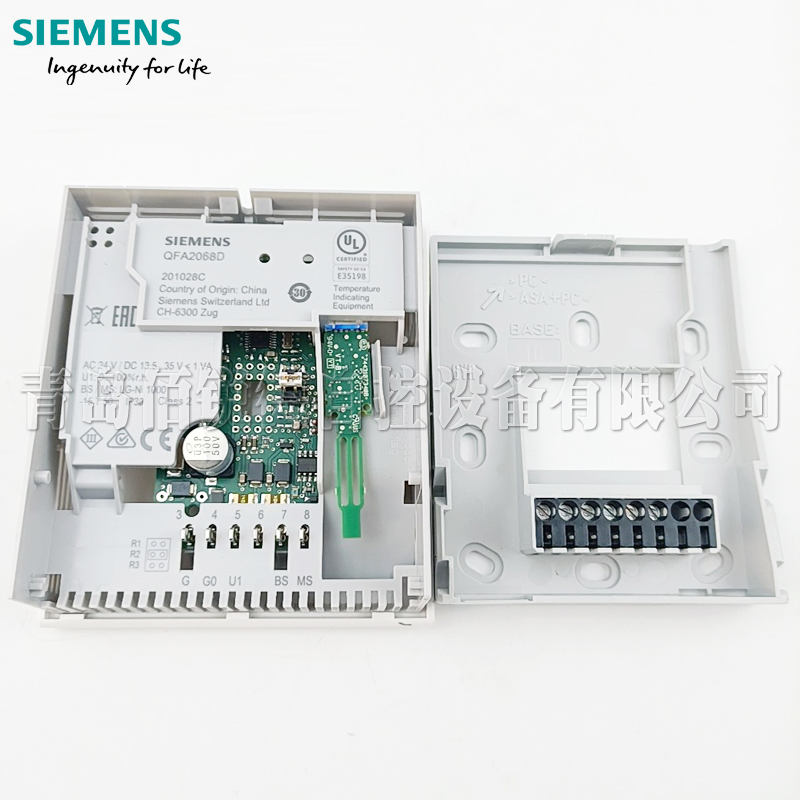

該傳感器共有兩部分組成：外殼和基板。兩者扣在一起但是可以再次拆開。

測量回路、傳感元件和設定元件位于印制電路板上。

基板上包括了所有接線端。

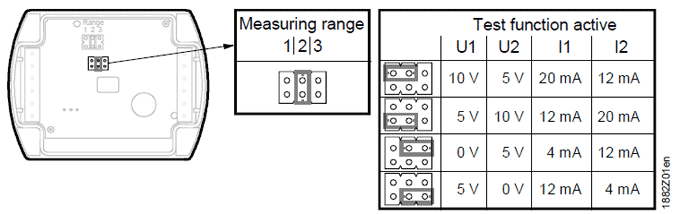

設定元件

拆下基板即可看到設定元件。它包括6 個插腳和一個短插頭。它是用來選擇所需的測量范圍和激活測試功能。

不同的插入位置有不同的意義：

? 對于無源溫度測量范圍：

在中間位置短接 (R2) = LG-Ni 1000 或者T1

? 對于有源溫度測量范圍：

在上面位置短接 (R1) = ? 35...+ 35 °C,

在中間位置短接(R2) = 0...50 °C (出廠設定),

在下部位置短接(R3) = 0...50 °C

? 對于激活測試功能短接在垂直位置：“測試功能”上的值就會在信號輸出端出現。

出錯

? 如果溫度傳感器出現故障，60 秒鐘后溫度信號輸出端U2(I2)出現0V 或者BS-MS?35 °C ，而濕度信號輸出U1(I1)達到10 V

? 如果濕度傳感器出現故障，60 秒鐘后濕度信號輸出端U1(I1)達到為10 V，而溫度信號仍然正常。

工程注意事項

為給傳感器供電，需要一個帶單獨線圈的安全弱電變壓器。在選擇變壓器并對其保護時，要遵守當?shù)氐陌踩?guī)則。

選擇變壓器的大小，要考慮到風管式溫度傳感器的耗電量。

如果需要正確對傳感器進行接線，請參考傳感器技術資料。

用線長度要在允許的范圍內。

在鋪設電纜時，必須注意到電纜并排鋪設長度越長、間距越小，則電磁干擾越大。

在有 EMC 問題的環境中，必須使用屏蔽防護電纜。

在次級供電線路和信號線中必須采用雙絞線。

安裝注意事項

安裝在空調空間的內墻上。不能安裝在凹槽、擱板上，也不能安裝在窗簾后或者熱源附近。

傳感器不能安裝在直接受到點光源或者太陽輻射的地方。

安裝說明印在包裝上

內部接線圖

外形尺寸
