18562622928西門子二通和三通閥 PN 16,法蘭連接VVF42..C, VVF42..KC, VXF42..C
屬于長行程閥門系列,用于冷凍水、低溫水、高溫水和鹽水。
● 介質溫度為 -10…150℃ 的閥門
● 閥體為灰鑄鐵 EN-GJL-250 或以上
● DN 25…150
● kvs 6.3…400 m3/h
● 法蘭類型 21,法蘭設計為 B
● VVF42..KC,具有壓力補償功能,適用于高壓差應用
● 可以配備電動執行器 SAX..、SAV… 或電動液壓執行器 SKD..、SKB..、SKC..
應用
作為調節或截止閥,用于鍋爐、集中供熱和制冷設備、冷卻塔、供熱設備、通風和空氣處理單元。
VVF42..C, VXF42..C 用于閉式系統(注意氣蝕現象)。
VVF42..KC 用于閉式或開式系統(注意氣蝕現象)。
機械設計

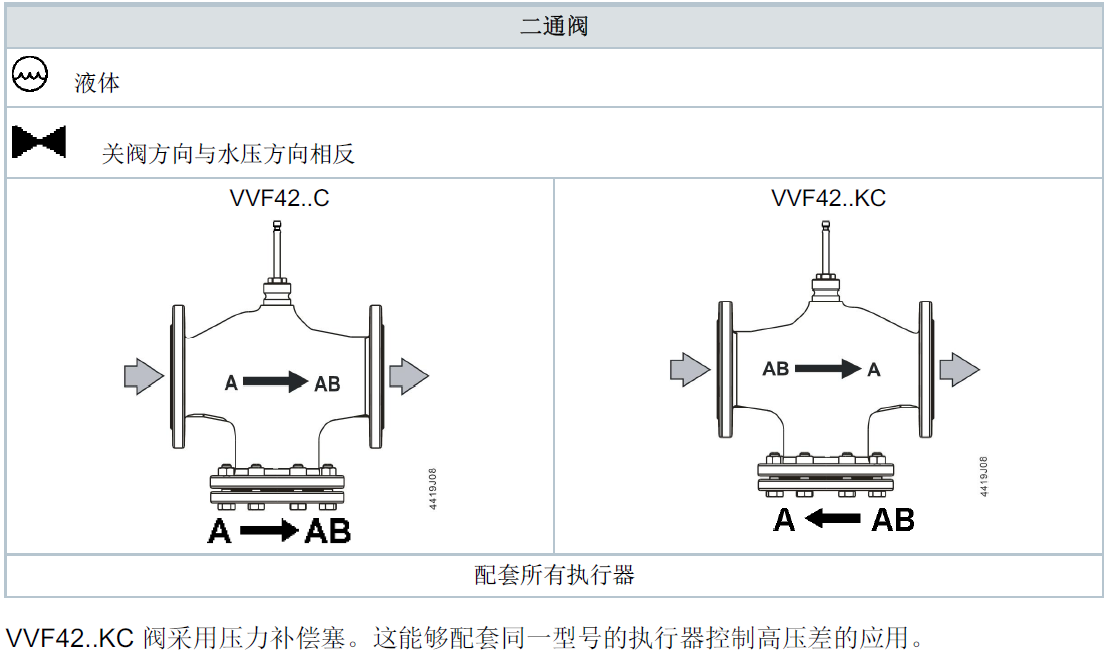

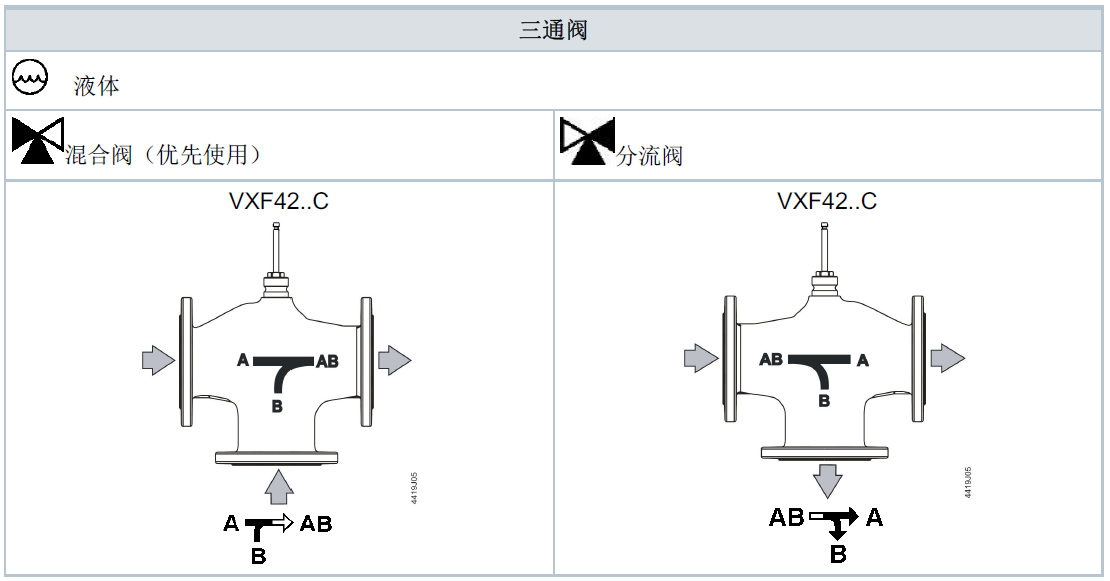

下圖顯示閥門的基本設計。結構特征可能不同,例如閥塞的形狀
VVF42..KC 閥采用壓力補償塞。這能夠配套同一型號的執行器控制高壓差的應用。

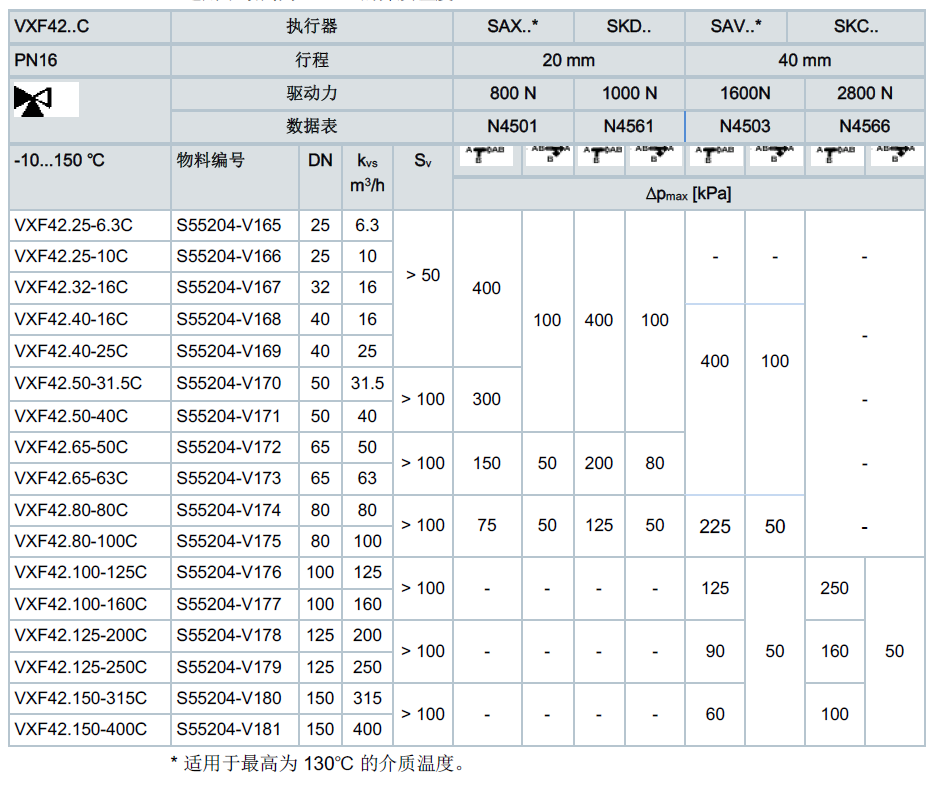

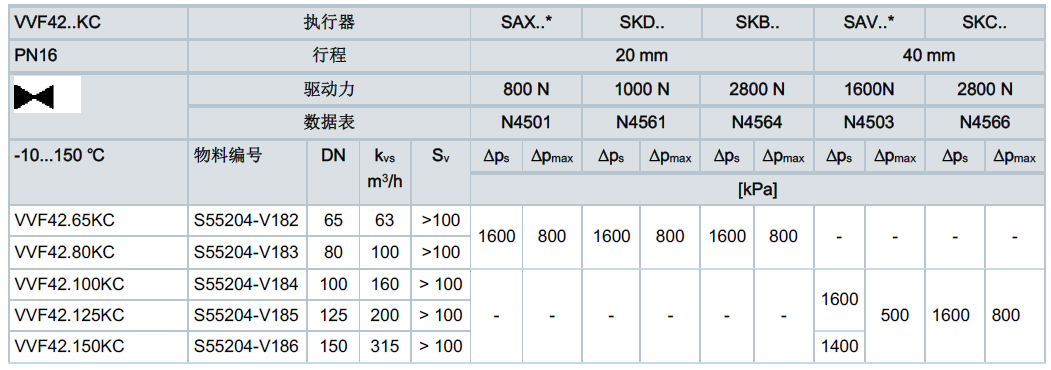

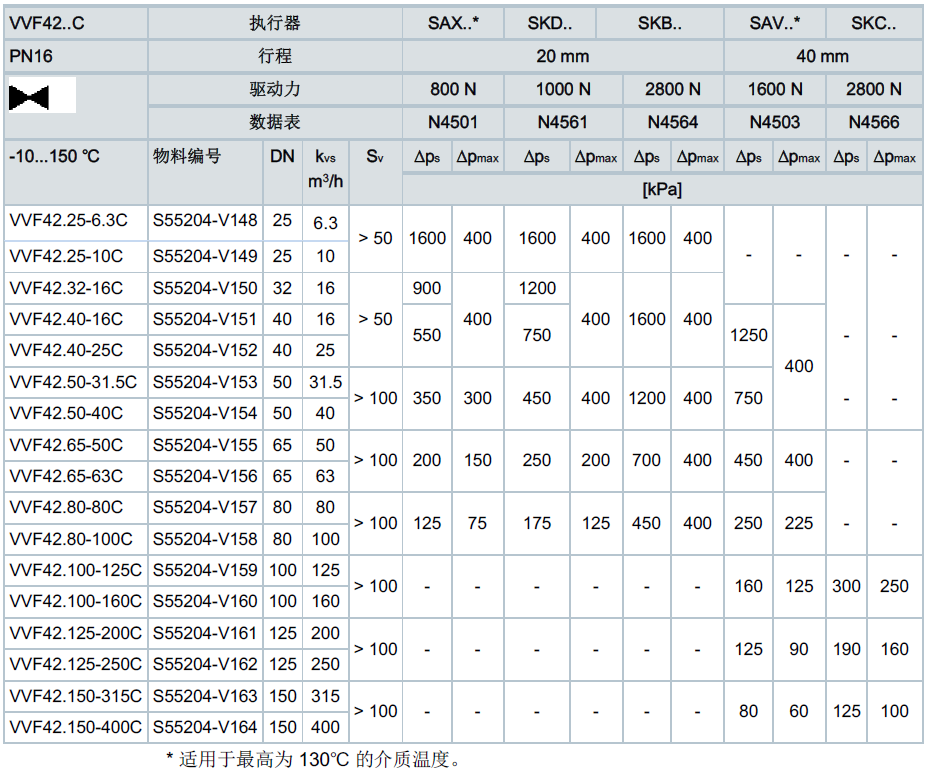

設備組合
