西門子卡箍式溫度傳感器QAD22

---- 卡箍式傳感器用于采集水管中的水溫。

用途

管道中水溫的采集用于：
? 控制或限制供水溫度
? 限制回水溫度
? 控制生活熱水溫度

型號

QAD22   Ni1000  -30~130℃

QAD2010   Pt100  -30~130℃

QAD2012   Pt1000  -30~130℃

QAD2030  NTC10K -30~130℃

組合設備

適用于所有型號能處理模擬 L&S Ni1000  PT100 PT1000傳感信號的控制器。

技術設計

傳感器中鎳傳感元件采集管道中介質溫度。 傳感元件的阻值隨著介質溫度變化而變化，阻值用于合適的控制器的進一步處理。

機械設計

卡箍式溫度傳感器包括下面部件：
? 兩部分塑料外殼，包括接線端子底板、金屬環和可拆卸蓋板(卡箍式設計)
? 帶有傳感元件的耦合片可以靈活彎曲，適應于管道表面
? 用于管徑從15...140 mm的安裝夾(可調卡箍帶)
卸掉蓋板后能連接接線端子，引入線口由金屬環作成(沒有減壓材料)。如果需要，金屬環由引入線塞栓Pg11來替代。

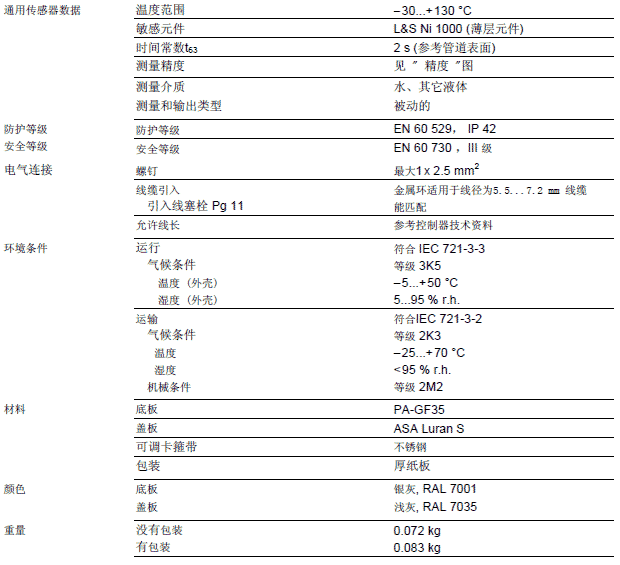

技術參數

安裝注意事項

 根據應用，傳感器必須按下列要求安裝：
? 用于供水溫度控制： 在供熱環路上：
? 如果水泵安裝在供水管上，傳感器直接安裝在水泵后面
? 如果水泵安裝在回水管上，傳感器安裝在混合閥后的1.5～2 m處
? 用于回水溫度限制： 傳感器應安裝在能準確采集所限定溫度的回水管上。
傳感器安裝位置必須是水完全混合處。
管道在傳感器附近不能被保溫層覆蓋。
傳感器安裝位置應該是線纜不從上面穿入。
